مقدمة

تُعدّ قضبان النحاس جزءًا لا يتجزأ من التطبيقات الكهربائية، وتتميز بموصليتها الفائقة ومتانتها وتعدد استخداماتها. تُصنع هذه القضبان الأسطوانية الصلبة عادةً من النحاس عالي النقاء، وتُستخدم كموصلات وأقطاب تأريض وعناصر هيكلية في أنظمة توزيع الطاقة والاتصالات والطاقة المتجددة.

يعد فهم دور قضبان النحاس في التطبيقات الكهربائية أمرًا بالغ الأهمية للمهندسين والكهربائيين ومحترفي المشتريات.

فهم قضبان النحاس في الأنظمة الكهربائية

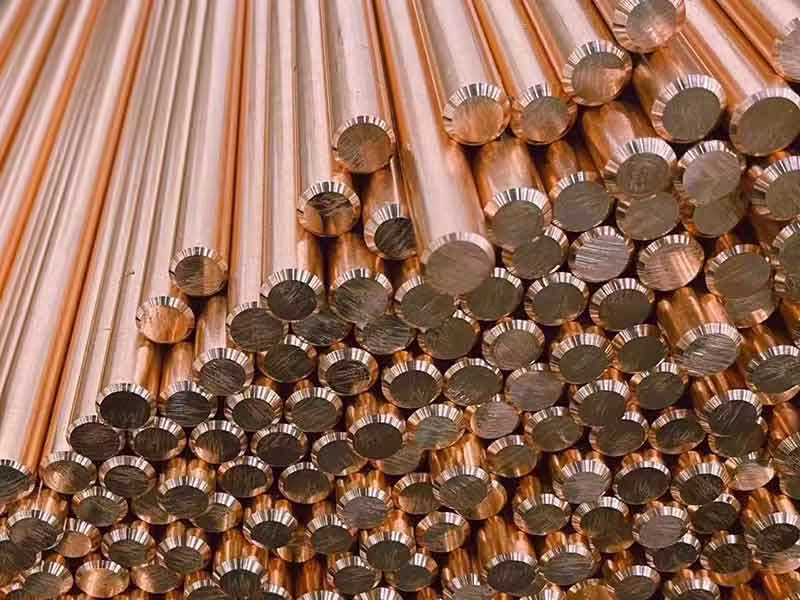

ما هي قضبان النحاس؟

قضبان النحاس هي قضبان صلبة مستطيلة مصنوعة من النحاس أو سبائكه، مصممة للتطبيقات الكهربائية والميكانيكية. في السياقات الكهربائية، تتميز قضبان النحاس عادةً بنقاء عالٍ (99.9% نحاس أو أعلى)، مما يضمن مقاومة كهربائية ضئيلة. من أهم خصائصها:

• الموصلية:توفر قضبان النحاس موصلية 100% IACS (المعيار الدولي للنحاس الملدن)، وهي مثالية لنقل الطاقة، وفقًا لـ EN 60228.
• الأقطار:يتراوح من 2 مم إلى 100 مم، حسب التطبيق، مثل القضبان الرفيعة للأسلاك أو القضبان السميكة لقضبان التوصيل.
• الاستمارات:متوفر على شكل قضبان مستديرة أو مربعة أو سداسية، حيث يعتبر الشكل الدائري هو الأكثر شيوعًا في الاستخدامات الكهربائية، وفقًا لمعيار ASTM B187.
• تشطيب السطح:يتم تنعيمها أو تلميعها لتقليل المقاومة والتآكل، وهو أمر بالغ الأهمية للأداء على المدى الطويل.

تشكل قضبان النحاس عنصراً أساسياً في شبكات توزيع الطاقة في فرنسا، حيث تضمن تدفق التيار بكفاءة وموثوقية النظام.

لماذا يتم تفضيل قضبان النحاس في التطبيقات الكهربائية؟

تُعدّ قضبان النحاس المادة المُفضّلة للتطبيقات الكهربائية بفضل خصائصها المتفوقة. ومن أهمّ مزاياها:

• موصلية عالية: يوصل الكهرباء بأقل خسارة (مقاومة كهربائية تبلغ 1.68 × 10⁻⁸ Ω·m)، متفوقًا على الألومنيوم بمقدار 60%، وفقًا لمعيار IEC 60228.
• مقاومة التآكل:يشكل طبقة واقية، مما يطيل عمر المنتج في البيئات القاسية، وفقًا للمعيار ISO 9227.
• الموصلية الحرارية:يبدد الحرارة بشكل فعال (401 وات/م·ك)، مما يمنع ارتفاع درجة الحرارة في أنظمة التيار العالي، وهو أمر شائع في شبكات الكهرباء الصناعية في ألمانيا.
• قابلية إعادة التدوير:100% قابلة لإعادة التدوير دون فقدان أي من خصائصها، بما يتماشى مع توجيه الاتحاد الأوروبي 2008/98/EC بشأن إدارة النفايات.

وتجعل هذه الخصائص قضبان النحاس مثالية لتطبيقات مثل التأريض في قطاع الطاقة المتجددة في بولندا أو قضبان التوصيل في مرافق التصنيع في إيطاليا.

أنواع قضبان النحاس للاستخدام الكهربائي

تختلف قضبان النحاس في تركيبها وطريقة معالجتها لتناسب الاحتياجات الكهربائية المحددة. من الأنواع الشائعة:

• قضبان النحاس ذات الملعب القوي الكهربائي (ETP):عالي النقاء (99.9% Cu)، يستخدم في الأسلاك وقضبان التوصيل، ويوفر توصيلًا ممتازًا، وفقًا للمعيار EN 13601.
• قضبان النحاس الخالية من الأكسجين (OFC): 99.99% نقاء مع محتوى منخفض من الأكسجين (<10 جزء في المليون)، مثالي للتطبيقات عالية التردد مثل الاتصالات، وفقًا لمعيار ASTM B49.
• قضبان سبائك النحاس:مُسبَّك بالقصدير أو النيكل لتعزيز القوة، ويُستخدم في الموصلات أو التأريض، وفقًا للمعيار EN 12163.
• قضبان النحاس المصبوبة المستمرة:تم إنتاجه للحصول على بنية حبيبات موحدة، مما يضمن أداءً ثابتًا في كابلات الطاقة، وفقًا للمعيار ISO 2093.

يتم تصميم كل نوع من قضبان النحاس لتلبية المتطلبات الكهربائية المحددة، ودعم التطبيقات المتنوعة عبر البنية التحتية الكهربائية في أوروبا.

تصنيع وخصائص قضبان النحاس

عملية تصنيع قضبان النحاس

يتضمن إنتاج قضبان النحاس عمليات دقيقة لتحقيق موصلية عالية ومتانة عالية. وتشمل الخطوات الرئيسية ما يلي:

• التكرير الكهربائي:يتم تنقية النحاس الخام إلى 99.9% عن طريق التحليل الكهربائي، وإزالة الشوائب مثل الكبريت، وفقًا للمعيار ISO 431.
• الصب المستمر:يتم صب النحاس المنصهر في قضبان (قطرها 8-25 ملم) باستخدام آلات الصب المستمر، مما يضمن بنية حبيبات موحدة، وفقًا للمعيار EN 1977.
• الدرفلة الساخنة:يتم دحرجة القضبان عند درجة حرارة تتراوح بين 800 و900 درجة مئوية لتقليل القطر وتعزيز اللدونة، وفقًا لمعيار ASTM B49.
• السحب البارد:يقلل القطر بشكل أكبر (2-100 مم) ويحسن تشطيب السطح، ويزيد من قوة الشد (200-400 ميجا باسكال)، وفقًا لـ EN 13602.
• التلدين:المعالجة الحرارية عند درجة حرارة تتراوح بين 400 و600 درجة مئوية تعمل على تليين القضبان، مما يؤدي إلى تحسين التوصيل والمرونة للأسلاك، وفقًا للمعيار ISO 1973.

وتضمن هذه العمليات أن قضبان النحاس تلبي المعايير الصارمة للاتحاد الأوروبي (على سبيل المثال، EN 60228)، وتدعم التطبيقات مثل شبكات الطاقة في إسبانيا أو أنظمة التأريض في المملكة المتحدة.

الخصائص الفيزيائية والكهربائية لقضبان النحاس

خصائص قضبان النحاس تجعلها مثالية للتطبيقات الكهربائية. من أهم خصائصها:

• الموصلية الكهربائية: 100% IACS، بمقاومة 1.68 × 10⁻⁸ Ω·m، مما يقلل من فقدان الطاقة، وفقًا لمعيار IEC 60228.
• قوة الشد: 200–400 ميجا باسكال، قوة الموازنة والمرونة لقضبان التوصيل أو الكابلات، وفقًا للمعيار EN 13602.
• الموصلية الحرارية: 401 واط/م·ك، مما يضمن تبديد الحرارة بكفاءة في أنظمة التيار العالي، وفقًا للمعيار ISO 8301.
• مقاومة التآكل:يقاوم الأكسدة في البيئات الرطبة أو المالحة، مع عمر افتراضي يتراوح بين 20 إلى 50 عامًا، وفقًا للمعيار ISO 9227.
• كثافة: 8.96 جم/سم³، مما يوفر ثباتًا هيكليًا لقضبان التأريض، وفقًا لمعيار ASTM B187.

وتجعل هذه الخصائص من قضبان النحاس خيارًا موثوقًا به للأنظمة الكهربائية في القطاع الصناعي في ألمانيا أو مشاريع الطاقة المتجددة في فرنسا.

المعايير التي تحكم قضبان النحاس في التطبيقات الكهربائية

تخضع قضبان النحاس للمعايير الدولية لضمان الجودة والسلامة. ومن أهم هذه المعايير:

• EN 13601:يحدد التركيب الكيميائي والتوصيل لقضبان النحاس في التطبيقات الكهربائية، المستخدمة على نطاق واسع في بولندا.
• ASTM B187:يحدد الأبعاد والتسامحات لقضبان وناقلات النحاس، والتي تعتبر ضرورية لتصنيع إيطاليا.
• IEC 60228:يتحكم في مواد الموصلات الخاصة بالكابلات، مما يضمن أن قضبان النحاس تلبي متطلبات التوصيل في المملكة المتحدة.
• ايزو 2093:توضح عمليات الصب المستمر لقضبان النحاس عالية النقاء، لدعم إنتاج كابلات الطاقة في إسبانيا.

يضمن الامتثال لهذه المعايير أن قضبان النحاس تقدم أداءً ثابتًا في الأنظمة الكهربائية الأوروبية، وفقًا لتوجيه الاتحاد الأوروبي 2014/35/EU بشأن المعدات ذات الجهد المنخفض.

جدول مقارنة أنواع قضبان النحاس للتطبيقات الكهربائية

للمساعدة في اختيار قضبان النحاس المناسبة للمشاريع الكهربائية، يُقارن الجدول التالي الأنواع الشائعة، مع التركيز على التركيب، والتوصيل، والتطبيقات، والمزايا. يُساعد هذا المرجع المهندسين وأخصائيي المشتريات دون تضمين معلومات التسعير، كما هو مطلوب.

نوع قضيب النحاس	تعبير	الموصلية (% IACS)	التطبيقات النموذجية	المزايا	القيود
قضبان النحاس ETP	99.9% نحاس، 0.04% O	100–101	كابلات الطاقة، قضبان التوصيل	موصلية عالية وفعّالة من حيث التكلفة	نقاء أقل قليلاً للاستخدام عالي التردد
قضبان نحاسية OFC	99.99% Cu، <10 جزء في المليون من الأكسجين	101–102	الاتصالات السلكية واللاسلكية وأنظمة الصوت	موصلية فائقة، وفقدان إشارة منخفض	تعقيد الإنتاج العالي
قضبان سبائك النحاس والقصدير	98% Cu، 1–2% Sn	80–90	الموصلات وقضبان التأريض	تعزيز القوة ومقاومة التآكل	انخفاض الموصلية
قضبان سبائك النحاس والنيكل	90% نحاس، 10% ني	10–20	جنوح البحار والبيئات عالية التآكل	مقاومة عالية للتآكل	موصلية منخفضة واستخدام متخصص
قضبان الصب المستمر	99.9% نحاس	100–101	كابلات الطاقة والأسلاك	حبيبات موحدة وأداء ثابت	محدودة بأقطار محددة

يوضح هذا الجدول كيف تختلف قضبان النحاس من حيث ملاءمتها للتطبيقات، من نقل الطاقة في ألمانيا إلى الاتصالات في فرنسا، وفقًا للمعايير مثل EN 13601 وASTM B187.

تطبيقات قضبان النحاس في الأنظمة الكهربائية

قضبان النحاس في نقل وتوزيع الطاقة

تُعدّ قضبان النحاس أساسيةً لنقل وتوزيع الطاقة بكفاءة بفضل موصليتها العالية. وتشمل تطبيقاتها الرئيسية ما يلي:

• قضبان التوصيل:تقوم قضبان النحاس ذات القطر الكبير (20-50 ملم) بتوصيل تيارات عالية (1000-10000 أمبير) في محطات الطاقة الفرعية، وفقًا لمعيار IEC 61439، وهو أمر شائع في البنية التحتية لشبكة الكهرباء في إسبانيا.
• كابلات الطاقة:تشكل قضبان النحاس المصبوبة بشكل مستمر (8-12 مم) نوى موصلة، مما يضمن مقاومة منخفضة في خطوط الجهد العالي، وفقًا للمعيار EN 60228.
• محولات:تستخدم قضبان النحاس كلفائف، مما يقلل من فقدان الطاقة في محولات التوزيع المستخدمة في شبكات الطاقة في المملكة المتحدة.

تعمل قضبان النحاس على تعزيز كفاءة الطاقة، مما يدعم أهداف كفاءة الطاقة في أوروبا بحلول عام 2030 (التوجيه 2018/2002).

قضبان النحاس في التأريض والحماية من الصواعق

تعتمد أنظمة التأريض والحماية من الصواعق على قضبان النحاس لضمان السلامة والموثوقية. تشمل التطبيقات:

• أقطاب التأريض:توفر قضبان النحاس (التي يبلغ قطرها 12-25 ملم، وطولها 1.2-3 متر) مسارات منخفضة المقاومة للأرض، وفقًا لمعيار IEC 62305، المستخدمة في مزارع الطاقة المتجددة في بولندا.
• مانعات الصواعق:تربط قضبان النحاس قضبان الصواعق بأنظمة التأريض، مما يؤدي إلى تبديد التيارات العالية (حتى 200 كيلو أمبير)، وفقًا للمعيار EN 62561.
• تأريض المحطة الفرعية:تشكل قضبان النحاس شبكات أرضية، مما يضمن سلامة الأفراد في البيئات ذات الجهد العالي، وهو أمر شائع في ألمانيا.

إن مقاومة قضبان النحاس للتآكل والتوصيل الكهربائي تجعلها مثالية لحلول التأريض على المدى الطويل.

قضبان النحاس في الاتصالات والإلكترونيات

في مجال الاتصالات والإلكترونيات، تُمكّن قضبان النحاس من نقل الإشارات عالية التردد. تشمل تطبيقاتها:

• الكابلات المحورية:تشكل قضبان النحاس OFC (2–8 مم) موصلات داخلية، مما يقلل من فقدان الإشارة في شبكات 5G، وفقًا لمعيار ISO 2093، المستخدم في فرنسا.
• لوحات الدوائر المطبوعة (PCBs):يتم سحب قضبان النحاس إلى الأسلاك لتتبع PCB، مما يضمن اتصالاً موثوقًا به، وفقًا لـ IPC-A-600.
• أنظمة الهوائي:تستخدم قضبان النحاس كعناصر موصلة في هوائيات الراديو والأقمار الصناعية، وهو أمر شائع في قطاع الاتصالات في المملكة المتحدة.

إن نقاء قضبان النحاس العالي ومقاومتها المنخفضة يدعمان نمو البنية التحتية الرقمية في أوروبا.

قضبان النحاس في أنظمة الطاقة المتجددة

Renewable energy systems leverage copper rods for efficient power generation and distribution. Applications include:

• Solar Panels: Copper rods form conductive pathways in photovoltaic systems, maximizing energy output, per IEC 61730, used in Spain’s solar farms.
• Wind Turbines: Copper rods serve as busbars and grounding conductors, handling high currents (500–2,000 A), per EN 61400.
• Energy Storage: Copper rods connect battery cells in grid-scale storage, ensuring low resistance, common in Germany’s renewable grids.

Copper rods support Europe’s transition to clean energy, aligning with EU Green Deal objectives.

اعتبارات عملية لاختيار قضبان النحاس

Size and Dimension Selection for Copper Rods

Choosing the right size of copper rods ensures compatibility and performance. Key considerations include:

• Diameter: Select 2–8 mm for wiring, 20–50 mm for busbars, or 12–25 mm for grounding, per ASTM B187.
• طول: Standard lengths (1–6 m) suit most applications, with custom cuts for specific needs, per EN 13602.
• Current Capacity: Match diameter to current (e.g., 25 mm for 1,000 A), per IEC 60287, critical for Italy’s substations.

Proper sizing of copper rods optimizes electrical efficiency and system safety, per EU Directive 2014/35/EU.

Environmental and Corrosion Considerations for Copper Rods

Environmental factors influence the longevity of copper rods. Key considerations include:

• مقاومة التآكل: Copper rods resist oxidation but require coatings (e.g., tin) in saline or acidic environments, per ISO 9227, common in Norway’s marine applications.
• نطاق درجة الحرارة: Operate effectively from -40°C to 150°C, with annealing for high-temperature stability, per EN 13601.
• Soil Conditions: Use thicker rods (16–25 mm) or copper-clad steel in corrosive soils for grounding, per IEC 62305.

Selecting copper rods with appropriate corrosion protection ensures durability in Europe’s varied climates.

Installation and Maintenance of Copper Rods

Proper installation and maintenance maximize the performance of copper rods. Key tasks include:

• تثبيت: Use compression fittings for busbars or exothermic welding for grounding rods, ensuring low resistance, per EN 62561.
• Surface Cleaning: Remove oxidation with abrasive pads to maintain conductivity, critical for France’s telecom systems.
• Inspection: Check for pitting or mechanical damage every 1–2 years, per ISO 12944, especially in Germany’s high-current applications.

Regular maintenance of copper rods ensures long-term reliability and safety in electrical systems.

الفوائد البيئية والاقتصادية لقضبان النحاس

Environmental Sustainability and Copper Rods

Copper rods support sustainability through recyclability and efficiency. Benefits include:

• قابلية إعادة التدوير: 100% recyclable, with 50% of EU copper from recycled sources, per Directive 2008/98/EC.
• كفاءة الطاقة: High conductivity reduces transmission losses (1–2% vs. 3–5% for aluminum), aligning with EU Directive 2018/2002.
• عمر طويل: 20–50 years in grounding or busbar applications, minimizing replacement needs, per ISO 9227.

Copper rods promote green practices, supporting Europe’s circular economy and energy goals.

Economic Advantages of Copper Rods

Copper rods offer economic benefits through performance and durability. Advantages include:

• صيانة منخفضة: Corrosion resistance reduces repair costs, critical for Spain’s power grids.
• High Efficiency: Minimizes energy losses, saving operational costs in Germany’s industrial sector.
• التنوع: Single material for wiring, busbars, and grounding reduces inventory costs, per EN 60228.

Copper rods deliver significant ROI, enhancing cost-efficiency in Europe’s electrical infrastructure.

خاتمة

Copper rods are the cornerstone of modern power systems, with their superior conductivity, durability and versatility making them widely used in power transmission, grounding, telecommunications and renewable energy applications.

As industry moves towards energy efficiency and digitalization, copper rods remain a reliable and sustainable solution for building a robust power infrastructure. Whether you are upgrading a substation in Italy, installing a wind turbine in Germany or grounding a telecommunications tower in the UK, choosing the right copper rod will ensure long-term success.
